特長
高集塵効率
集塵効率の高い小型サイクロンを組み込み、
12μmの粒子を100％捕集
※6MC型での実測値（フライアッシュの場合）
12μmの粒子を100％捕集
※6MC型での実測値（フライアッシュの場合）
大風量処理
設置面積当たりの処理風量が
バグフィルターと比べて大きく、
小さなスペースで大風量の集塵が可能
バグフィルターと比べて大きく、
小さなスペースで大風量の集塵が可能
火災対策・
高温ガス対応
高温ガス対応
バグフィルター前段に置き
火災対策に
火災対策に
自動クリーニング
エアジェットクリーニング装置を内蔵し、
運転中に自動クリーニング可能
運転中に自動クリーニング可能

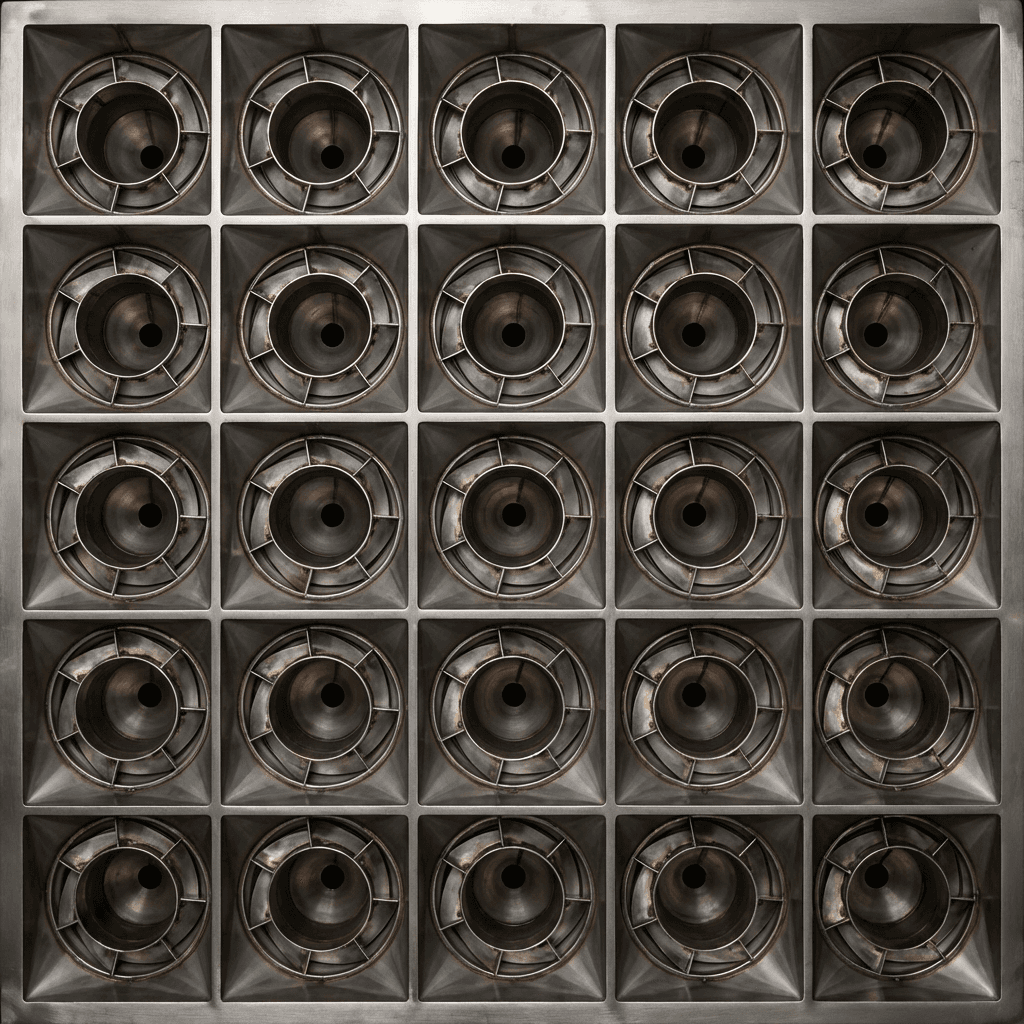

ガイドベーン・ファンネル部

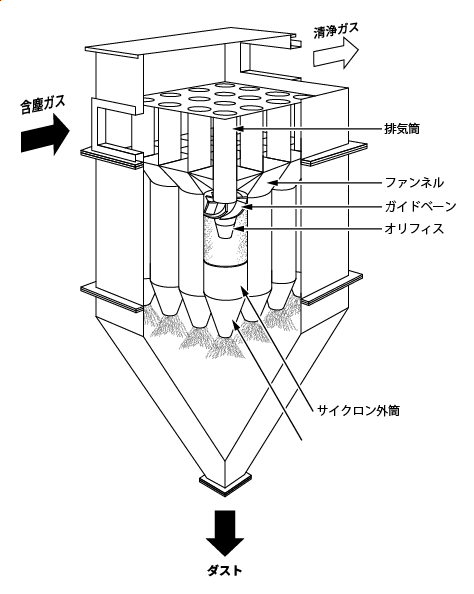

原理・構造
マルチサイクロンは、強力な旋回気流で粒子を分離する遠心力式集塵機です。
STEP
1
吸引・巻き上げ
含塵ガスは、ガイドベーンを通過するときに加速され、サイクロン内で強力な下降旋回流となります。
STEP
2
捕集
ダストは強い遠心力を受けて外筒に達し、旋回流と共に下降し、コニカル下部の開口部よりホッパーへ排出されます。
STEP
3
分離・排気
一方反転旋回流はサイクロン中心部を旋回上昇し、オリフィス排気筒を経て清浄ガスとして排気されます。
マルチサイクロンの原理と構造を動画でご覧ください。
型式と性能
標準処理ガス量
| 形式 | サイクロン径 | サイクロン1本あたりの 標準処理ガス量 |
|---|---|---|
| 6MC型 | 165.2 mm | 4 ㎥/min |
| 10MC型 | 267.4 mm | 14 ㎥/min |
用途・実績
主な用途
化学製品
食品
金属粉
木粉、レジン
焼却炉排気
ボイラー排気
乾燥機排気
など
納入実績・納入先
852
件
（2022年10月現在）
金属加工工場
化学品工場
食品工場
木工工場
排水処理場
汚泥処理場
など
マルチサイクロン（左）とバグフィルター（右）
付属装置（オプション）
堆積しやすい粉体にはクリーニング装置を取付けられます。

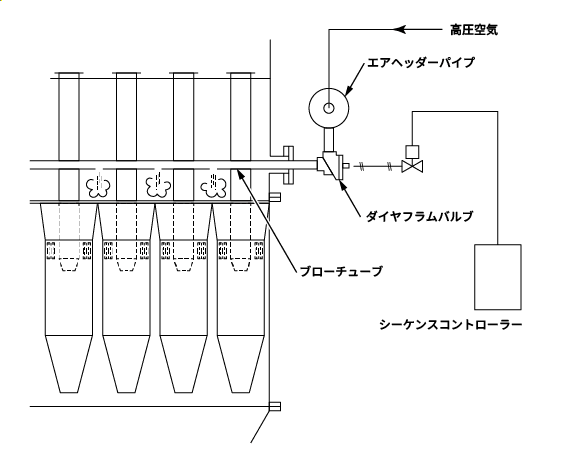

クリーニング装置の内蔵例
アコーのエアジェットクリーニング装置を内蔵することで、運転中に堆積物の自動クリーニングが行えます。
仕様・材質について
アコーの製品は、全てオーダーメイド。
お客さまの求める性能や設置スペース、処理ガスの種類に合わせた仕様をご提案いたします。
資料ダウンロード
オンラインでカタログをダウンロードいただけます。
下の表紙をクリックすると、ダウンロード認証フォームが表示されますので、必要事項をご入力の上送信ボタンを押してください。
※認証フォームが表示されない場合は、ページ下部のフォームでお問い合わせいただくことで、カタログがダウンロードできます。 フォーム送信後、再度表紙をクリックしていただくと、PDFが表示されます。
印刷版のカタログが必要な場合は、お気軽に下記フォーム又はお電話にてご請求ください。
製品カタログ
マルチサイクロン
/
日本語
お問い合わせ
