特長
原理・構造
空気の力を利用し、ふるいでは分離できない微粉までも取り除く分離装置です。
STEP
1
異物除去・原料分離
サイクロンゾーンでは、異物は上昇気流に乗って排気され、原料は、重力とともに減速して落下します。
STEP
2
微粉吹き飛ばし
ジェットゾーンで、原料に付着した微粉をジェット気流で吹き飛ばします。
STEP
3
微粉搬送
ターミナルゾーンで、3次空気を吹き上げ分離された微粉を上方に運びます。
STEP
3
製品排出
空気で洗浄された原料は、装置下部から排出されます。

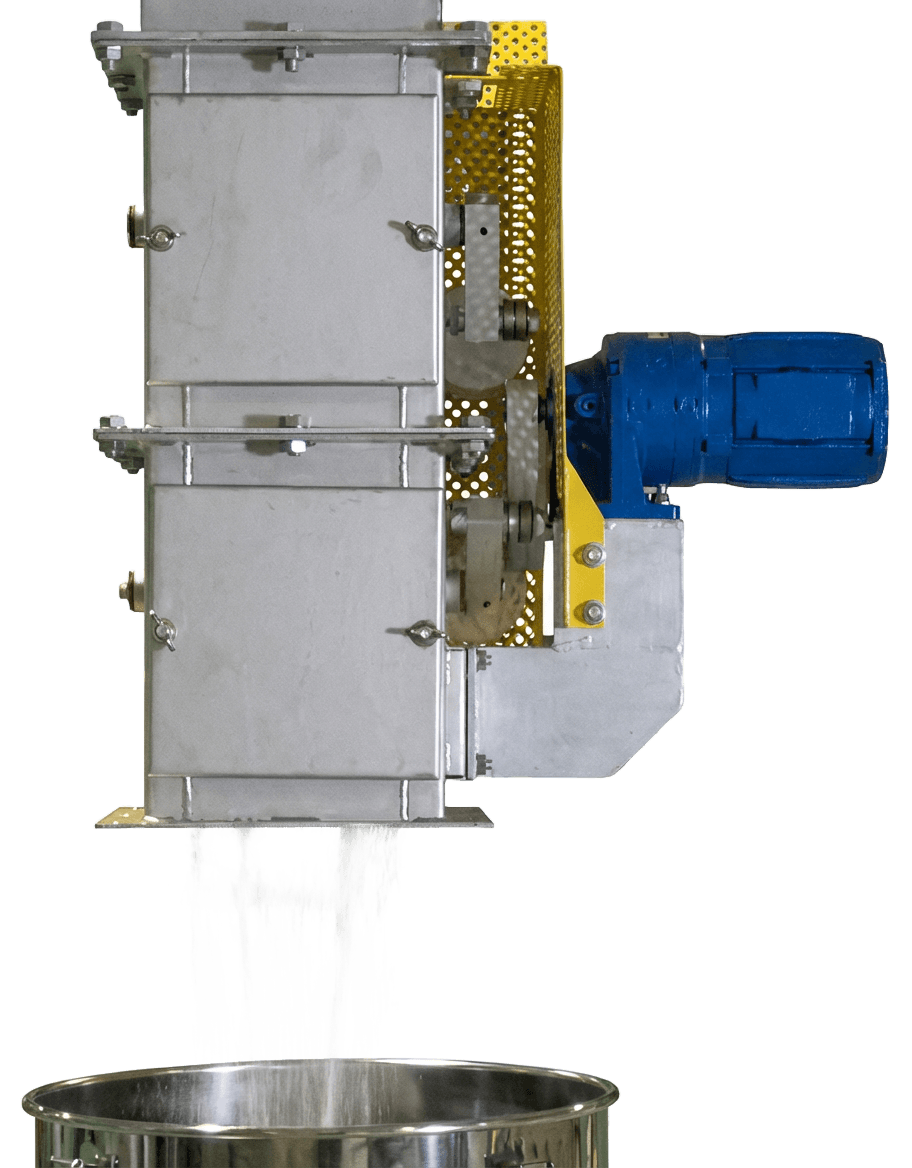

排出の様子を動画でご覧ください。

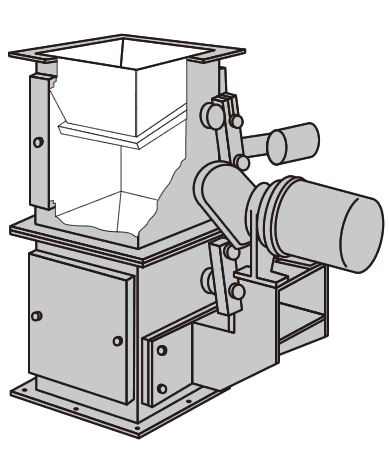

# 構造･原理
粉体排出装置 ダブルフラップダンパー
機種・仕様
| 排出能力 | 50HZ | 1.5m³/Hr | 2.7m³/Hr | 4.2m³/Hr | 6.0m³/Hr |
| 60HZ | 1.8m³/Hr | 3.2m³/Hr | 5.1m³/Hr | 7.2m³/Hr | |
| サイズ | 口径 W | □200mm | □250mm | □300mm | □350mm |
| 高さ H | 520mm | 600mm | 700mm | 800mm | |
| 電動機 | 0.1kw | 0.1kw | 0.2kw | 0.2kw | |
| 材 質 | ・接粉部SUS304(内面バフ仕上げ可) | ||||
| 使用圧力範囲 | 0～-5kPa(エアシリンダー方式は±5kPa) | ||||
※駆動方式は、モーター方式（上記）又はエアシリンダー方式が選べます。
仕様・材質について
アコーの製品は、全てオーダーメイド。
お客さまの求める性能や設置スペース、処理ガスの種類に合わせた仕様をご提案いたします。
テスト装置にてお試しください
資料ダウンロード
オンラインでカタログをダウンロードいただけます。
下の表紙をクリックすると、ダウンロード認証フォームが表示されますので、必要事項をご入力の上送信ボタンを押してください。
※認証フォームが表示されない場合は、ページ下部のフォームでお問い合わせいただくことで、カタログがダウンロードできます。 フォーム送信後、再度表紙をクリックしていただくと、PDFが表示されます。
印刷版のカタログが必要な場合は、お気軽に下記フォーム又はお電話にてご請求ください。
製品カタログ
ダブルフラップダンパー
/
日本語
お問い合わせ
