特長
ヘルール仕様

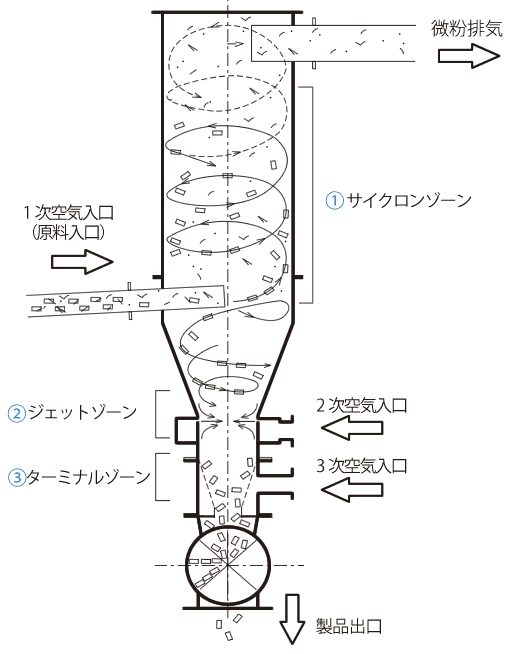

原理・構造
空気の力を利用し、ふるいでは分離できない微粉までも取り除く分離装置です。
STEP
1
異物除去・原料分離
サイクロンゾーンでは、異物は上昇気流に乗って排気され、原料は、重力とともに減速して落下します。
STEP
2
微粉吹き飛ばし
ジェットゾーンで、原料に付着した微粉をジェット気流で吹き飛ばします。
STEP
3
微粉搬送
ターミナルゾーンで、3次空気を吹き上げ分離された微粉を上方に運びます。
STEP
3
製品排出
空気で洗浄された原料は、装置下部から排出されます。
ジェットセパレータの原理
# 構造･原理
ジェットセパレータ プラスチックペレット･異物分離テスト
# 実験
風力分離装置「ジェットセパレーター」による異物分離
# 製品案内
Jet Separator (英語)
性能

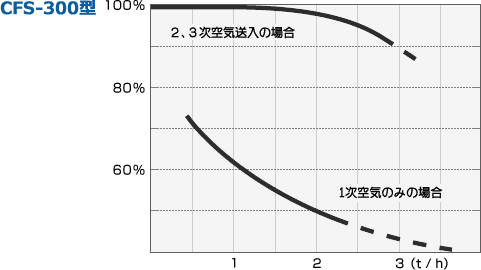

フィルム（リボン）除去率
下図は、プラスチックペレットに細かく切ったフィルム（リボン）を混ぜた分離テストの結果です。
2次空気、3次空気の送入で、ほぼ100％の分離を実現しています。
分離例

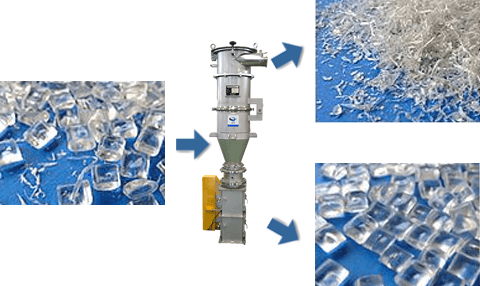

プラスチックペレットの微粉除去

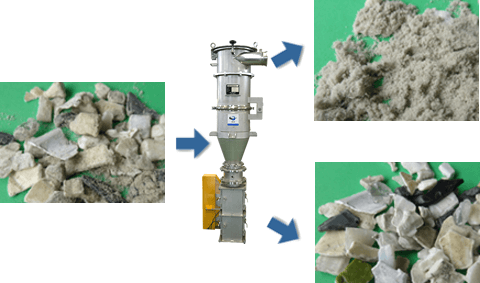

廃家電破砕品の汚れ・異物除去

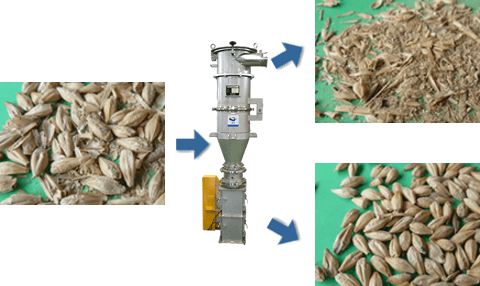

麦の異物分離

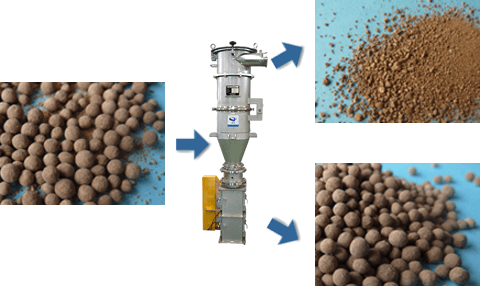

肥料の微粉除去
用途・実績
主な用途
プラスチックペレットの微粉除去・異物除去
肥料・農薬微粉除去
PETボトルラベル分離
壁紙、紙、PVC分離
マスターバッチ切粉除去
活性炭微粉除去
樹脂粉砕物微粉除去
食品異物除去
など
納入実績・納入先
509
件
（2022年10月現在）
化成品工場
食品工場
リサイクル工場
廃棄物処理工場
プラスチック加工工場
など

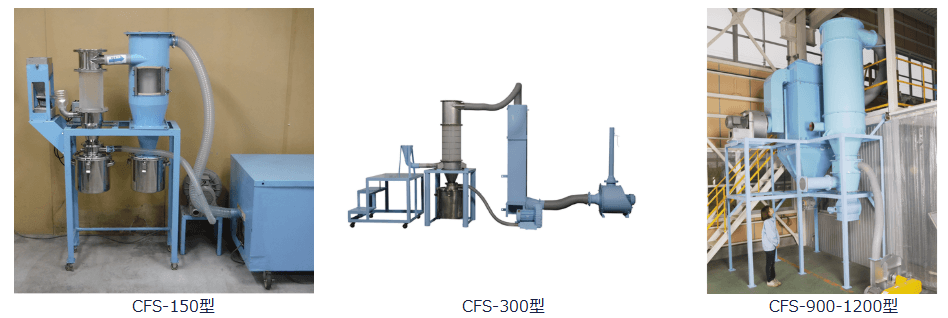

機種・仕様

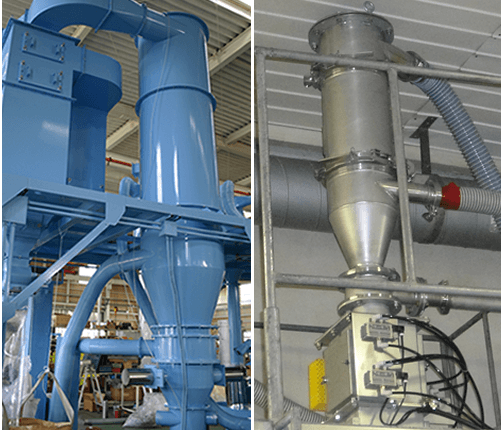

ジェットセパレーター設置例

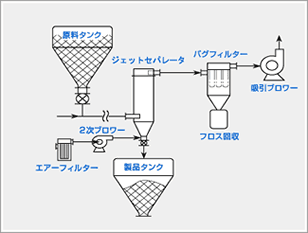

空気輸送（吸引式）の場合

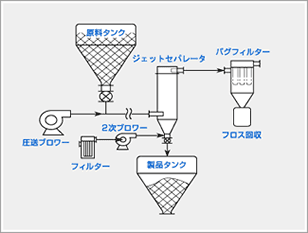

空気輸送（圧送）の場合

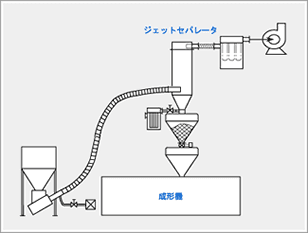

成型機に取り付ける場合
仕様・材質について
アコーの製品は、全てオーダーメイド。
お客さまの求める性能や設置スペース、処理ガスの種類に合わせた仕様をご提案いたします。
テスト装置にてお試しください
資料ダウンロード
オンラインでカタログをダウンロードいただけます。
下の表紙をクリックすると、ダウンロード認証フォームが表示されますので、必要事項をご入力の上送信ボタンを押してください。
※認証フォームが表示されない場合は、ページ下部のフォームでお問い合わせいただくことで、カタログがダウンロードできます。 フォーム送信後、再度表紙をクリックしていただくと、PDFが表示されます。
印刷版のカタログが必要な場合は、お気軽に下記フォーム又はお電話にてご請求ください。
