特長

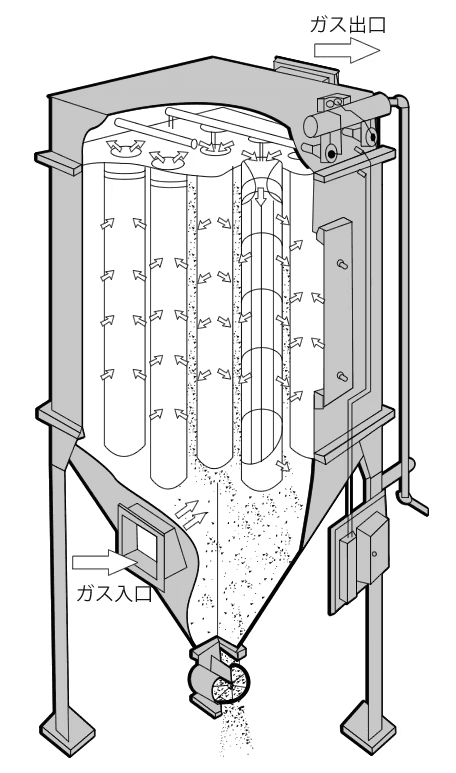

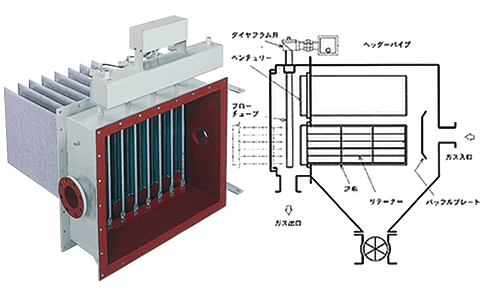

原理・構造
STEP
1
含塵ガスのろ過
含塵ガスは装置のガス入口から入り、粉体はフィルター外面に付着、ガスは出口から排気されます。
STEP
2
パルスジェット逆洗
フィルターに付着した粉体は高圧のパルスジェットによるエアショックで瞬間的に払い落とされます。
STEP
3
粉体排出
払い落とされた粉体は、装置下部の排出機から排出されます。
エアショックバグフィルターの原理動画
# 構造･原理

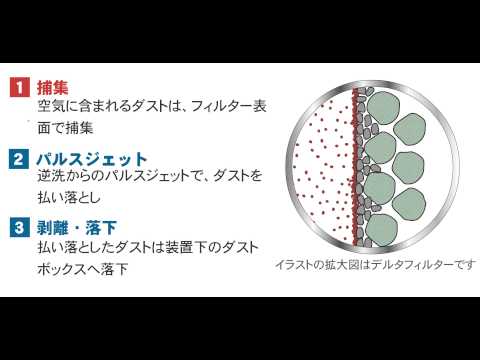

表面捕集システム 各フィルタ
# 構造･原理

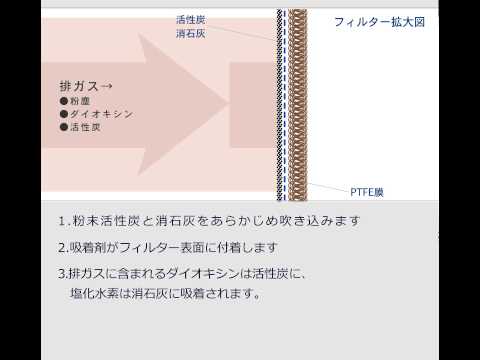

焼却炉の排ガス処理 ダイオキシン及び塩化水素の除去
用途・実績
主な用途
納入実績・納入先
10,162
件
（2022年10月現在）
ウェットスクラバーの導入事例
業界：
食品
湿気を含む食品粉塵の集塵・脱臭 食品会社にウェットスクラバー導入
#
集塵
#
脱臭
#
吸着性粉塵
業界：
食品
湿気を含む食品粉塵の集塵・脱臭 食品会社にウェットスクラバー導入
#
集塵
#
脱臭
#
吸着性粉塵
業界：
食品
湿気を含む食品粉塵の集塵・脱臭 食品会社にウェットスクラバー導入
#
集塵
#
脱臭
#
吸着性粉塵
機種と仕様
取付方法

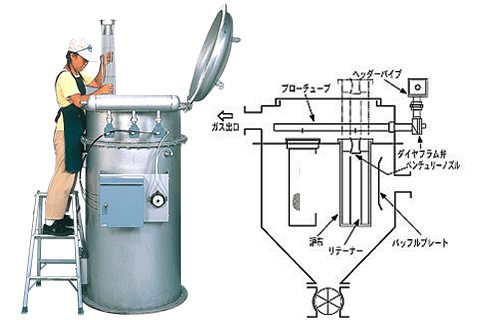

トップリムーバル（上部からの取り付け式）
適用：円筒ろ布、プリーツフィルター
ケーシングの天井点検扉からフィルターの交換が出来るタイプです。 作業者が中に入らなくて済むので交換がクリーンで楽です。

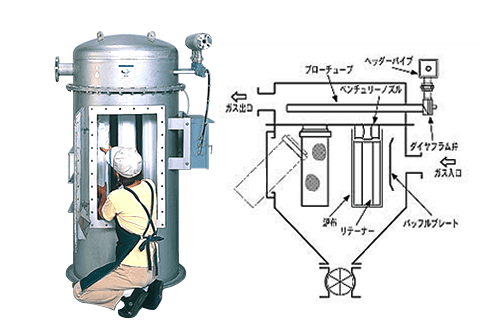

サイドリムーバル（横からのバンド締め付け式）
適用：円筒ろ布、プリーツフィルター
ケーシングの横の点検扉からフィルターを、バンドで取り付けるタイプです。 天井高さに余裕がない場所でも使用できます。

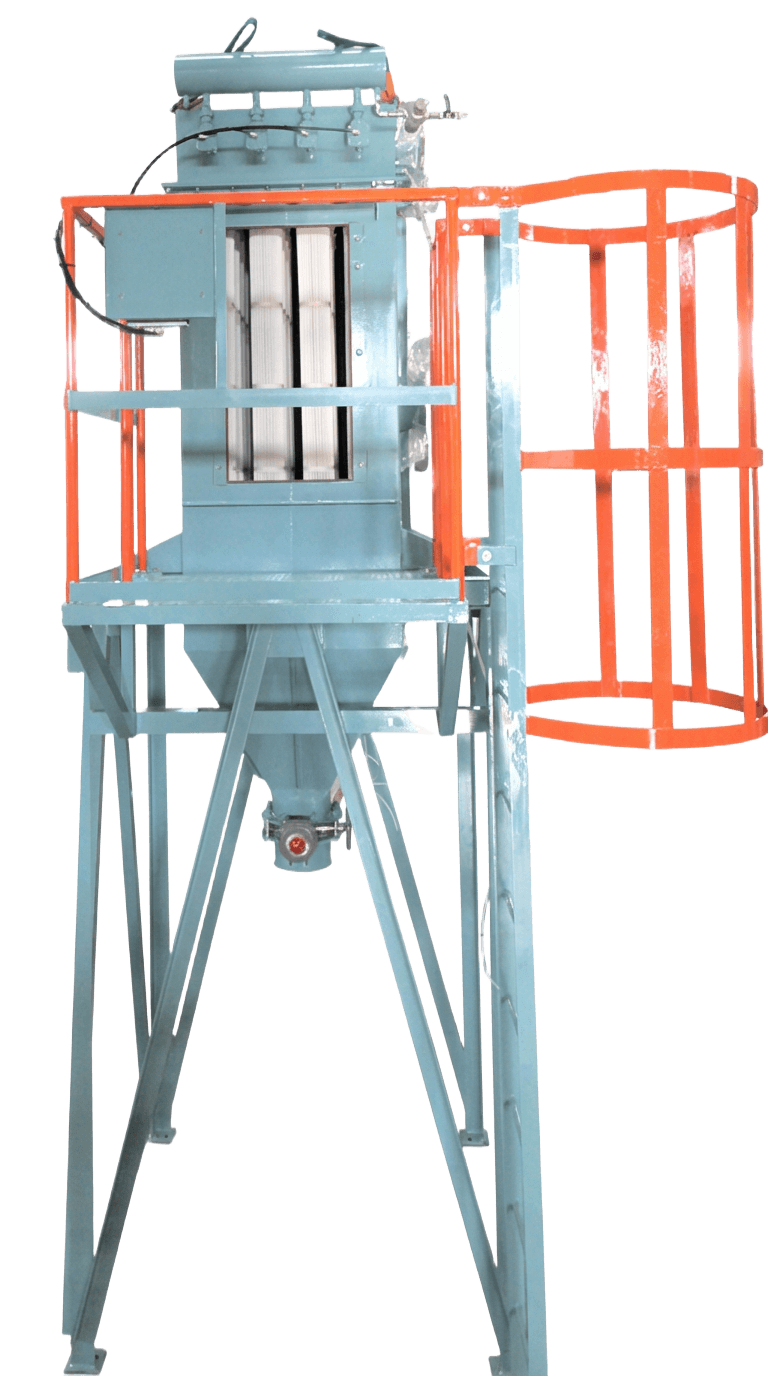

サイドリムーバル（横抜き出し式）
適用：円筒ろ布、プリーツフィルター
平板型のフィルターを使用し、ケーシングの側面から抜き出すタイプ。天井高さが低い建屋の中や各種装置に内蔵できます。

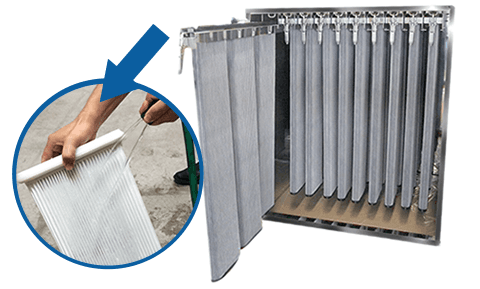

特許 サイドリムーバル（スライドレール式）
適用：円筒ろ布、プリーツフィルター
スライドレールにプリーツフィルタを乗せて、スライドして抜き出すタイプです。 大きく開口して、フィルタの抜き出しや装置内の清掃が容易。抜き出したフィルターは水洗いできます。 簡単に取り付け取り外しが出来るので、色替えやクリーニングが多い場合に便利です。

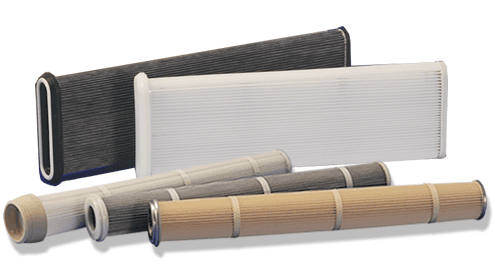

フィルターの種類と形状
プリーツバグフィルター
特殊ろ材を”ヒダ折り”し、成形したフィルター
装置容積を濾布タイプの1/2～1/3にコンパクト化・低価格
サイズはΦ120、Φ150の2種類。最長3ｍ
ヒダが浅く目詰まりしにくいので円筒濾布と同様に使用可能
耐熱温度120℃まで、150℃まで、200℃までの3種類
ポリエステルは食品衛生法（厚生省告示370号）に適合
粉末活性炭や消石灰を吹きこみ有害物質の除去にも
仕様・材質について
アコーの製品は、全てオーダーメイド。
お客さまの求める性能や設置スペース、処理ガスの種類に合わせた仕様をご提案いたします。
テスト装置にてお試しください
資料ダウンロード
オンラインでカタログをダウンロードいただけます。
下の表紙をクリックすると、ダウンロード認証フォームが表示されますので、必要事項をご入力の上送信ボタンを押してください。
※認証フォームが表示されない場合は、ページ下部のフォームでお問い合わせいただくことで、カタログがダウンロードできます。 フォーム送信後、再度表紙をクリックしていただくと、PDFが表示されます。
印刷版のカタログが必要な場合は、お気軽に下記フォーム又はお電話にてご請求ください。
バグフィルターのカタログ・チラシ・導入事例】
